SKDB-300-1A5開關型可調穩壓電源
 |
SKDB-300-1A5
開關型可調穩壓電源
概述：該電源滿足國家標準要求，輸出電壓可調，保護功能齊全，用戶可通過調整電位器，得到連續可調的穩定電壓。
本規格輸出電壓：20~220V。
本公司還可為用戶提供各型開關電源的特殊訂貨。
電源主要技術指標
|
型 號 |
SKDB-300-1A5 | |
|
輸 入 參 數 |
交流輸入電壓 |
AC:220V±10% |
|
頻 率 |
47Hz～63Hz | |
|
輸 出 參 數 |
輸出電流 |
最大1.5A |
|
輸出電壓 |
20~220V（100k多圈電位器調整） | |
|
最大輸出功率 |
300W | |
|
輸出電壓紋波 |
滿載時＜輸出電壓的1% | |
|
其 它 |
效 率 |
＞85% |
|
工作方式 |
連續 | |
|
保護功能 |
過流保護，過載保護、超壓保護（自恢復） | |
|
開啟時間 |
≤0.5秒 | |
|
啟動方式 |
開關啟動 | |
|
安 全 |
絕緣電阻 |
＞20MΩ(500V測試) ;濕熱時大于2MΩ |
|
抗電強度 |
輸入與機殼, AC1.5kV，1分鐘。10mA測試 輸入與輸出, AC1.5kV，1分鐘。10mA測試 輸出與機殼, DC500V， 1分鐘。10mA測試 | |
|
環境 |
工作環境溫度 |
0℃～+40℃ |
|
存儲溫度 |
-10℃～+70℃ | |
|
電磁兼容 |
符合VDE0871 CLASS B. FCC CLASS B. 相關規定 | |
|
外形尺寸 |
長*寬*高 180*142*58mm | |
|
質 量 |
1.8kg | |
|
冷卻方式 |
12V 50*15溫控風扇 | |
技術特點
1.本電源采用開關電源專用模塊做脈寬調制控制，全橋高頻開關的拓撲形式；
2.為適應電磁兼容的要求，輸入端外接高效阻波器，提高抗干擾能力；
3.為提高電源的可靠性，本電源的關鍵元件采用了較大幅度的冗余設計，如主開關管，輸出整流管、輸入整流橋、輸入高壓電容、輸出濾波電容.主變壓器。并設置三重保護功能，適應各種不利的工作條件。
測試須知
1.對本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求；
2.使用精度符合測試要求的儀表設備；做輸入電壓變化試驗時，應使用10kW以上自偶調壓器，否則將影響測試精度；
3. 使用電阻負載，但所使用的電阻阻值不應隨溫度升高而劇烈變化；
4．高溫實驗時，試驗環境應有良好通風；
注意事項
1. 本電源裝置為內置式裝置，輸入端子外露，非專業人員謹防觸電。
2. 環境溫度參照技術指標，并保證電源周圍有良好的通風條件。
3. 本電源輸入端內接5A保險，開關啟動。
4. 電位器調節功能：（用戶不得擅自調整）
WR1----過載保護（出廠時調好，用戶不得擅自調整）
WR2--- 保護電流值調節（出廠時調好在1.5A）
WR3----輸出電壓微調
控制板調整電位器示意圖

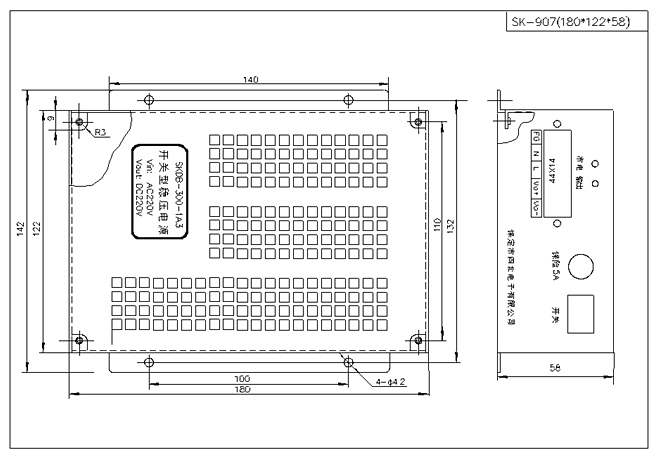

機殼安裝示意圖
